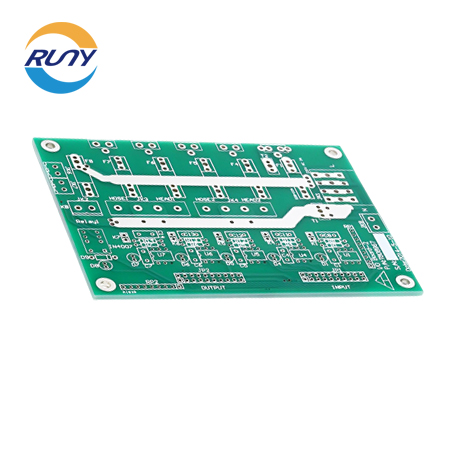

在電路板設計的時候，為了節約本錢，大家都會盡量減小板子的尺寸，那么在進行電路板的布線時，由于區間布線有限，當走線通過某一區間不得不使用十分尖細的線條，通過區域之后，線條再恢復原來的寬度，這樣走線會引發反射，影響信號，下面讓深圳市潤澤五洲電子科技有限公司來為大家介紹如何解決電路板中線寬變化對信號的影響：

有三個因素和這一影響有關：阻抗變化的大小、信號上升時間、窄線條上信號的時延。

首先討論阻抗變化的大小。很多電路的設計要求反射噪聲小于電壓擺幅的5%，根據反射系數公式可以計算出阻抗大致的變化率要求為：△Z/Z1≤10%。你可能知道，電路板上阻抗的典型指標為+/-10%，根本原因就在這。

如果阻抗變化只發生一次，至于對信號造成多大影響，還和信號上升時間和驅動端到反射點處信號的時延有關。但至少這是一個潛在的問題點。幸運的是這時可以通過阻抗匹配端接解決問題。

如果阻抗變化發生兩次，一次是阻抗變大，發生正反射，接著阻抗變小，發生負反射。如果兩次反射間隔時間足夠短，兩次反射就有可能相互抵消，從而減小影響。因此，這種反射是否影響信號，有多大影響，和阻抗變化處的時延以及信號上升時間有關。研究及實驗表明，只要阻抗變化處的時延小于信號上升時間的20%，反射信號就不會造成問題。

當線路板設計走線線寬發生變化時，要根據實際情況仔細分析，是否造成影響。需要關注的參數由三個：阻抗變化有多大、信號上升時間是多少、線寬變化的頸狀部分有多長。根據上面的方法大致估算一下，適當留出一定的余量。如果可能的話，盡量讓減小頸狀部分長度。

需要指出的是，實際的線路板加工中，參數不可能像理論中那樣精確，理論能對我們的設計提供指導，估算出的值要根據實際情況做適當的修訂，再應用到設計中。

以上是關于“如何解決電路板中線寬變化對信號的影響”的介紹，希望對大家有一定的幫助，更多PCBA資訊請關注本站的內容更新!深圳市潤澤五洲電子科技有限公司是一家專業的PCBA加工企業，擁有全自動SMT生產線和波峰焊，為您全程開放生產和質量檢測過程，找到我們，您就屬于有了自己的電子加工廠!
