PCB設計教程什么是 PCB?
- 發表時間:2021-06-23 15:44:56
- 來源:本站
- 人氣:848
我們開設了一個新部分,專門設計和創建我們自己的 PCB 板,用于我們的電子產品和 Arduino 項目。
直到最近,承包 PCB 制造還是一個昂貴的過程,需要長期運行和數百歐元的投資。因此,它超出了家庭和#maker 的范圍。
幸運的是,近年來情況發生了很大變化。定制PCB板制造的在線服務變得越來越頻繁,使我們能夠以非常低的成本擁有專業品質的小批量(5件)。現在我們可以以幾歐元的價格購買5-10 個系列,每盤不到一歐元。
PCB 設計軟件的變化也有所貢獻。直到最近,它們還是完全商業化的,許可費用高達數千歐元。目前我們有好的和強大的免費解決方案,甚至開源,用于版面設計。
由于這兩者,我們現在可以擁有自己設計的定制 PCB,具有工業質量,每板不到 1 歐元!可在 2-3 周內用于我們的項目。
這在幾年前是不可想象的,它不僅讓所有電子愛好者感到高興,而且還將您的項目提升到另一個層次,使它們更加專業、強大和易于組裝。
因此,我們將為我們自己的 PCB 的設計和創建創建一個新部分,從頭開始并獲得制造所需的文件。
我們將在以后的帖子中詳細了解所有內容。但是,讓我們不要過早地超越自己,從頭開始解釋(我們?cè)诓┛蜕舷矚g它的方式)。在這種情況下,這意味著什么是 PCB?
什么是PCB?
印刷電路板或 PCB(印刷電路板)是一種緊湊的電路構成系統,可減少對電纜的需求,生成堅固且小型的電路。
印刷電路板由奧地利工程師 Paul Eisler 于 1936 年發明,并在很大程度上受到第二次世界大戰框架的推動而迅速被采用。
今天,我們已經不習慣在任何地方看到 PCB 板了。從小到大,例如在家用電子模塊中,在您的智能手機或計算機主板中。

PCB 通常也被視為非常復雜的元件,只有電子專業人士才能使用。是的,它們可能非常復雜。但在本節中,我們將揭開它的神秘面紗,看看任何人都可以設計自己的 PCB。

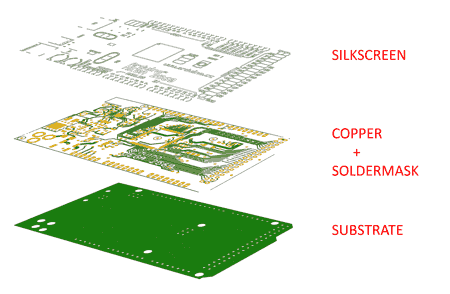

PCB由相互絕緣的銅層組成,這些銅層構成了電路。在本系列的下一篇文章中,我們將詳細介紹這些方面的每一個,但現在,我們只剩下這個總結。
我們將在 PCB 上安裝/焊接電子元件,可以是 PTH(鍍通孔)或 SMD(表面貼裝器件)。在這兩種情況下(PTH 和 SMD)都有各種各樣的組件。電阻器、電容器、線圈、晶體管、集成。

PCB 上的導電軌道與安裝的組件一起構成了最終的電路。如果我們沒有 PCB,我們可以將組件連接在一起,使用面包板或面包板和焊料。PCB 節省了我們所有的工作。
避免電纜的混亂。連接和斷開連接。“這個銷在移除時彎曲了”。“看看這條電纜是從哪里來的”。“我有兩個引腳焊接在一起。” “這種連接會產生電噪聲”。最重要的是, this 不起作用并且 this 已被破壞。
從邏輯上講,最大的難點在于電路的設計。您對電子學的了解越多,您制作的電路板就越復雜和有用(如果您使用面包板,也會發生這種情況)。
但是,正如我們所見,盡管看起來如此,PCB 本身是一個簡單的概念。簡單的導電軌道使我們免于使用大量電纜,并且它為我們提供了一種強大而安全的電子電路制造方式。
結論
到目前為止,我們已經看到了這個新 PCB 設計部分的介紹,以及為什么我們不應該害怕它們。今天,任何人都可以制作定制的 PCB。
雖然,當然,這是第一個條目,我們還有很多東西要看。我們才剛剛開始!在下一篇文章中,我們將通過查看層和路徑來了解 PCB 的組成。再見!
