怎么通過顏色辨別PCB表面處理工藝
- 發表時間:2024-08-21 10:31:41
- 來源:本站
- 人氣:333
通過顏色辨別PCB(Printed Circuit Board,印刷電路板)表面處理工藝是一個相對直觀的方法。一般來說,PCB表面處理工藝會直接影響其外觀顏色,不同的處理工藝會呈現出不同的顏色特征。以下是通過顏色辨別PCB表面處理工藝的一些常見方法:

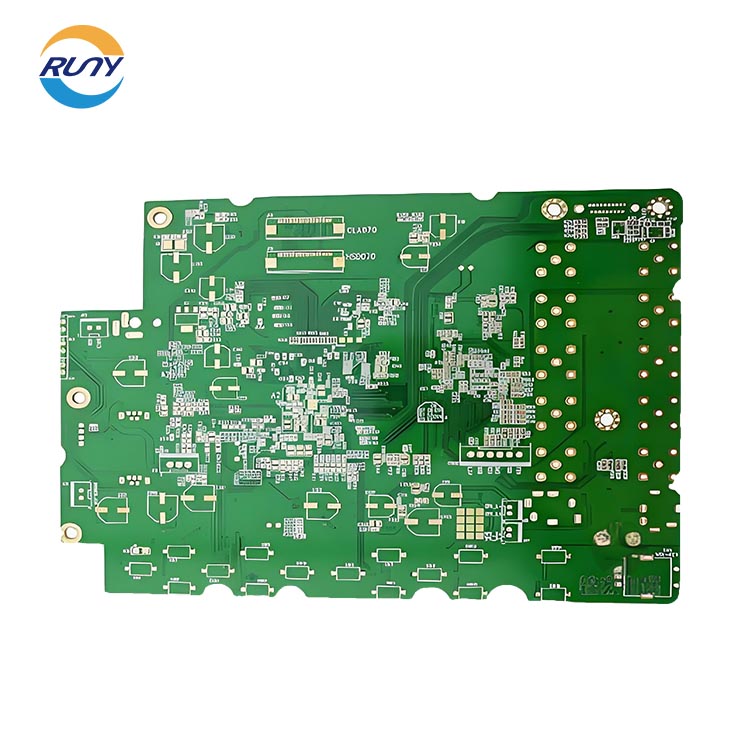

一、常見顏色及其對應的表面處理工藝
金色
處理工藝:化學鍍鎳/浸金(ENIG)或電鍍鎳金。金色PCB板上的金色通常是真正的黃金,盡管只有薄薄的一層,但其成本較高,約占電路板成本的近10%。
特點:金色PCB板具有良好的耐腐蝕性和可焊性,適用于對焊接質量和可靠性要求較高的場合,如手機主板等。
銀色
處理工藝:噴錫(HASL,Hot Air Solder Leveling)或浸錫。銀色的PCB板并非白銀,而是在銅的線路外層噴覆一層錫,這種處理工藝有助于焊接。
特點:噴錫板成本相對較低,焊接性能良好,但長期使用容易氧化銹蝕,導致接觸不良,因此適用于一些對成本有一定要求且不是長期暴露在惡劣環境中的場合。
淺紅色
處理工藝:OSP(Organic Solderability Preservative,有機助焊保護膜)。OSP處理后的PCB板表面會覆蓋一層有機薄膜,這層薄膜在焊接前起到保護銅面的作用,焊接時會被助焊劑清除。
特點:OSP工藝簡單,成本低廉,廣泛應用于電腦主板等場合。然而,OSP處理后的PCB板不耐腐蝕,暴露在空氣中較長時間后會影響焊接性能。
二、其他顏色及表面處理工藝簡述
除了上述三種常見顏色外,PCB板還可能有其他顏色,如綠色、黑色、藍色等。這些顏色通常是由阻焊劑(Solder Mask)的顏色決定的,與表面處理工藝無直接關聯。阻焊劑主要用于保護PCB板上的銅線路不被氧化和腐蝕,同時防止焊接時焊錫橋接。
三、注意事項
顏色并非絕對指標:雖然顏色可以作為辨別PCB表面處理工藝的一個參考因素,但并不是絕對準確的指標。因為不同PCB廠家可能采用相似的處理工藝但呈現出不同的顏色效果。
綜合考慮其他因素:在選擇PCB表面處理工藝時,除了顏色外,還需要綜合考慮成本、焊接性能、耐腐蝕性、可靠性等多個因素。
綜上所述,通過顏色辨別PCB表面處理工藝是一種簡單直觀的方法,但需要結合其他信息進行綜合判斷。
