PCBA制程(PCBA加工工藝)就是SMT生產加工制程與DIP生產加工制程的融合。依據不一樣生產工藝流程的標準，PCBA制程還可以分成單雙面SMT貼片制程，單雙面DIP插裝制程，單雙面混裝制程，單雙面貼片和插裝混合制程，兩面SMT貼片制程和兩面混裝制程等。

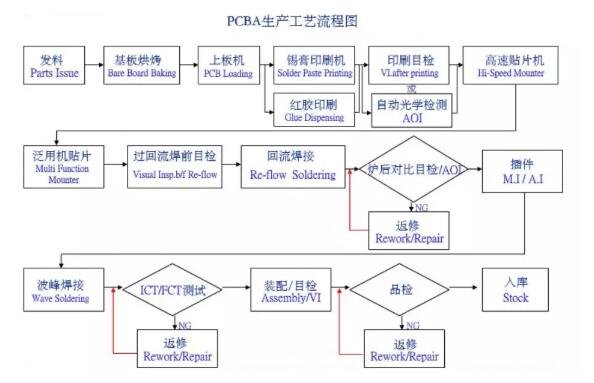

PCBA制程涉及到載板、印刷、貼片、回流焊爐、插件、波峰焊、測試及品檢等全過程，詳見如下PCBA工藝流程圖。

不一樣種類的Pcb板，其加工工藝制程不一樣，下面就各種各樣狀況詳盡論述其差別。

1、單雙面SMT貼片

將焊膏添加到部件墊，Pcb裸板的錫膏印刷完成以后，經過回流焊爐貼片其重要性電子元件，以后做好回流焊爐手工焊接。

2、單雙面DIP插裝

需用做好插件的Pcb板經生產流水線職工插裝電子元件以后過波峰焊機，手工焊接確定以后剪腳洗板即可。只是波峰焊機生產率較低。

3、單雙面混裝

Pcb板做好錫膏印刷，貼片電子元件后經回流焊爐手工焊接確定，質檢完成以后做好DIP插裝，以后做好波峰焊機手工焊接或是手工焊接，如果通孔電子器件較少，提議選用手工焊接。

4、單雙面貼片和插裝混合

有些Pcb板是雙面板，一面貼片，另一面做好插裝。貼片和插裝的加工工藝跟單雙面生產加工是一樣的，但Pcb板過回流焊爐和波峰焊機需用使用治具。

5、兩面SMT貼片

一些Pcb板設計方案技術工程師為了確保Pcb板的美觀性和功能性，會選用兩面貼片的方法。在其中A面布局lC電子器件，B面貼片片式電子器件。靈活運用Pcb板空間，建立Pcb板面積最小化。

6、兩面混裝

兩面混裝有下列二種方法，二種方法PCBA拼裝三次加熱，效率較低，且使用紅膠加工工藝波峰焊機手工焊接達標率較低不提議選用。二種方法適用兩面SMD元器件較多，THT元器件不多的狀況，提議選用手工焊。若THT元器件較多的狀況，提議選用波峰焊機。隨著PCBA拼裝加工工藝和生產工藝流程慢慢被提升，其不合格率也不斷減少，確保生產制造高品質的制成品。以上所述的全部電子元件的焊點品質決定了PCBA板的品質。

因此，重要性電子廠商在尋求PCBA拼裝生產加工廠商時，最好是要求認真負責和生產設備水平較高的。
