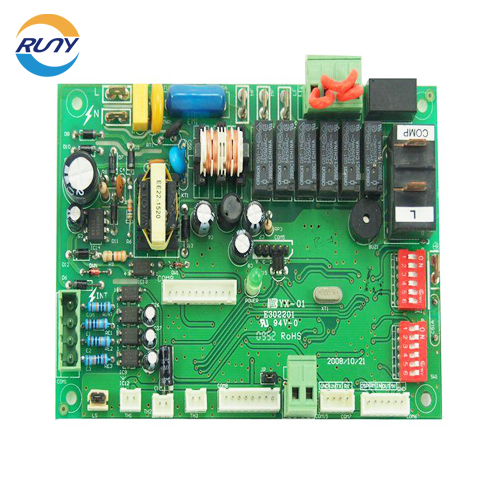

PCB畫板設計主要指版圖設計，需要考慮外部連接的布局，內部電子元件的優化布局，金屬連線和通孔的優化布局，電磁保護，熱耗散等各種因素，下面讓深圳市潤澤五洲來為大家介紹PCB畫板需要注意的事項：

1、 預留傳送邊，5mm內不能有元器件以及MARK點，如果位置不夠要加板邊(離元器件5mm)

2、 焊盤是不標準(0603,0805,1206)

3、 要在對角加MARK點(所有貼片器件盡量放在同一面)

4、 所有有極性的器件要標注“+”“-”極

5、 三端穩壓器絲印標識(管腳及焊接方向)

6、 小晶振新封裝，帶支架

7、 明細表中元器件型號要標準完整，注意后綴型號

8、 散熱片正下方同一面不能走線

9、 過孔內徑盡量小于0.5mm,方便塞綠油

10、 光耦下方不能走線，兩端電路隔離要大于8mm

11、 電池短接點兩個焊盤之間不能鋪銅

12、 過孔要遠離元器件標識絲印

13、 不規則的PCB當有較大面積漏空時，要加板邊

14、 高頻走線要走差分線，線的周?chē)龊冒靥幚?，晶振周?chē)驖M(mǎn)地孔

15、 液晶，LED等多管腳器件，要預留位置焊接拖錫

16、 當PCB板離外殼距離大于2mm時，采用郵票口方式連接板邊。當小于2mm時，采用V割方式連接板邊

17、 開關電源源極端要采用大面積鋪銅的方式連接

以上是關于“PCB畫板注意事項”的介紹，希望對大家有一些幫助，更多PCBA資訊請關注本站的內容更新!深圳市潤澤五洲電子科技有限公司是一家專業的PCBA加工企業，擁有全自動SMT生產線和波峰焊，為您全程開放生產和質量檢測過程，找到我們，您就屬于有了自己的電子加工廠!
